イメージギャラリー：：顕微鏡：：外観検査


mark

外観検査、100μm開口（8.77μm解像度：顕微鏡サーモグラフィ、デュアルカラー）

サーマルヴューXMCR32-SA0653-3xV2

・金属板上の100μm縦横幅の開口とキズの熱画像

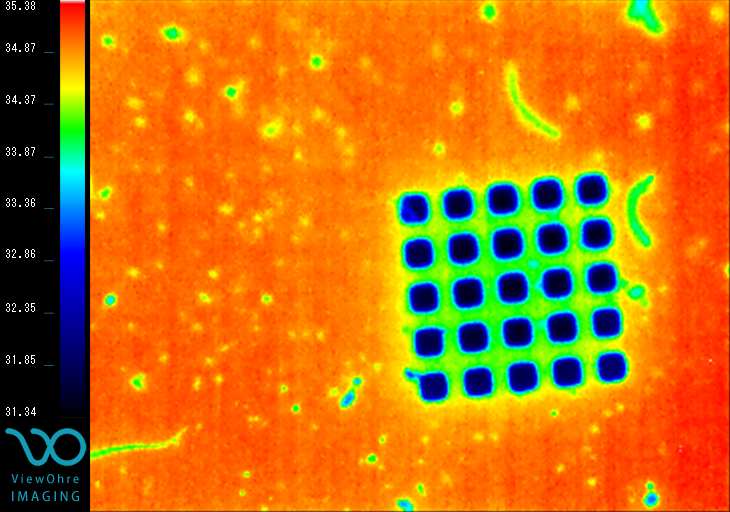

・赤青の熱画像。開口部は正しく解像され、温度は最も低く、キズとは異なる色で表示されている。一方開口間の比較は色では確認し難い。

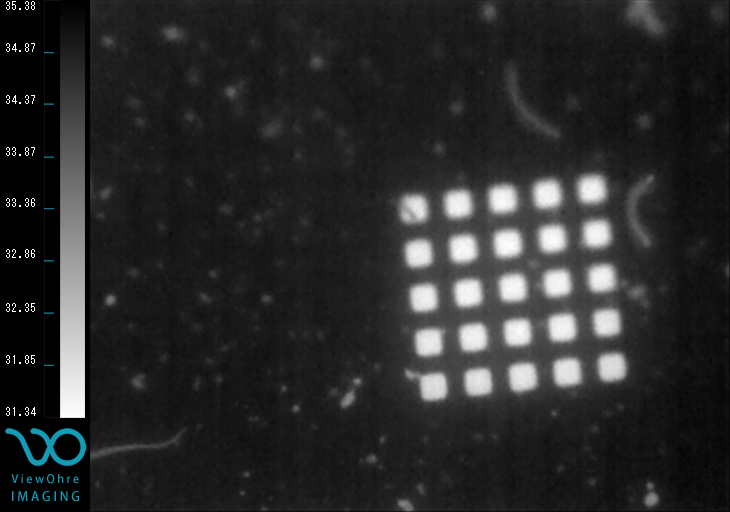

・モノクロの熱画像。開口部は正しく解像され、キズも形状視認はしやすい。一方色では比較し難い。

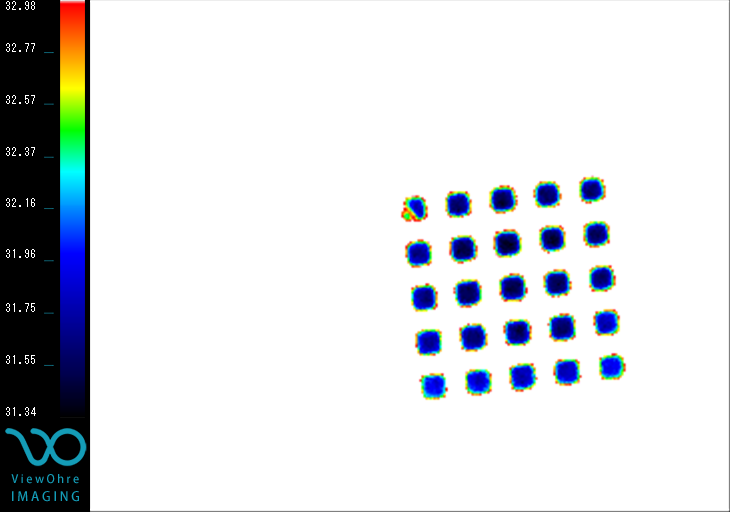

・温度範囲を調整した熱画像。開口間の比較が色で実現できている（左上に形状不良）。一方周囲の色は白トビ（黒トビ）してしまう。

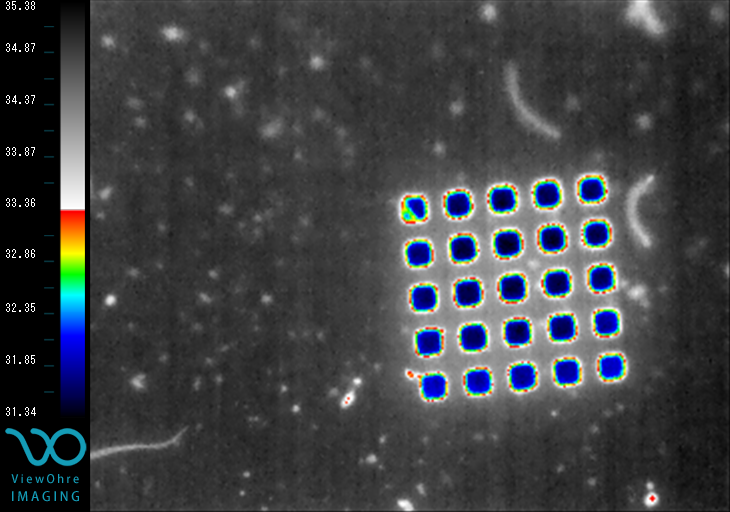

・デュアルカラー熱画像。開口部とキズの識別、および開口部の比較が容易。

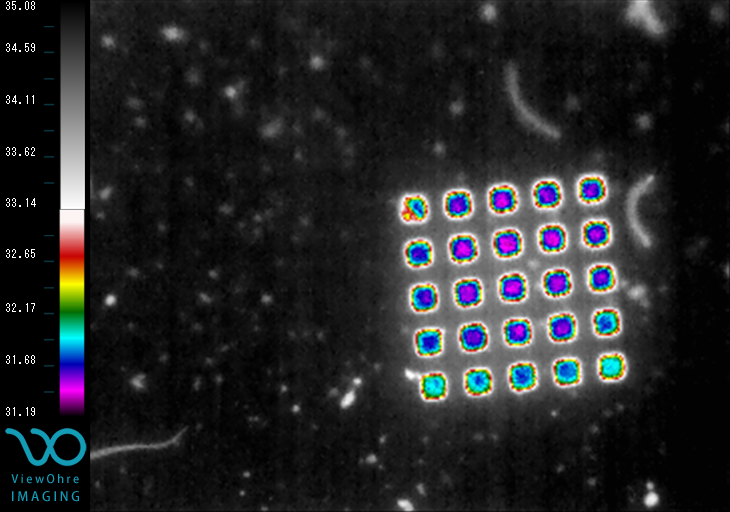

・様々なカラーバリエーション。
