コンセプト|低価格高性能のPCB検査用サーモグラフィ

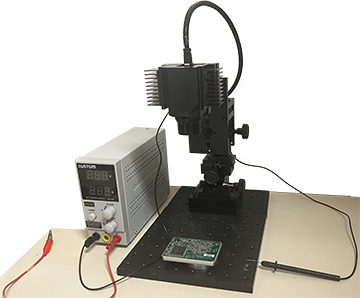

 PCBインスペクターは弊社製品サーマルヴューXの技術を用いたプリント基板検査・PCB発熱解析・検査システムです。低コストで高性能、サーマルヴューXの技術によりクリアな熱画像を作り、かつ他にはない機能群を搭載しています。
熱伝導の広がり、温度勾配の確認、熱管理が容易にでき、リーク検出・ホットスポット分析、微小領域計測などのその他機種との連携が可能です。低コストで高性能、サーマルヴューXに搭載された技術を盛り込み、昨今のPCBへの高い集積度、多層化、小型化・薄型化にも対応する検査・分析システムです。

PCB検査に最適

 PCBインスペクターはPCB検査水準に十分な性能を持つサーモグラフィシステムです。PCB検査は熱分布から異常がないかをパッと確認する必要があるため、ドリフトの小さい安定した計測が必要とされます。
 顕微鏡サーモグラフィと同等のキャリブレーションを実施しているPCBインスペクターは安定した計測が可能です。大きくても数ミリの部品が多い現在、面積によっては温度を過小評価しますが、1ミリの大きさでも正確な計測が可能です。

低コスト



 PCBインスペクターは低コストを目指して作られています。イメージセンサは低コストタイプを用い、さらにサーマルヴューXの他のシリーズと部品を共通化。ステージの簡易化も合わせてコストダウンを実現しています。
 一方でサーマルヴューXに搭載されている技術はMCRシリーズを中心に微小領域の高精度計測、HRシリーズのノイズ低減技術などが搭載されています。他にはないサーマルヴューXの機能を簡単にお使いになれる、コストパフォーマンスの高いシステムです。

クリアな画像

低コストで高性能を追求しサーマルヴューXの技術によりクリアな熱画像を取得できます。
PCBの高い集積率、多層化した基板の熱伝導等、様々な熱的現象を熱分布としてご覧になれます。

豊富な基本機能

 サーマルヴューXの技術により他にはない機能群を搭載しています。動画撮影、経時プロファイルなど多くの機能をご利用になれます。
 熱伝導の広がり、温度勾配の確認、熱管理が容易にできます。

豊富な特殊機能

 サーマルヴューXはエリア・ラインプロファイル可視化、差分積分解析、フィルタ・画像処理、統計・特徴量抽出等、他にはない機能群を搭載しています。
 特定部品のプロファイル変化や、コンマ数℃の変化の可視化、統計解析まで様々な対応が可能です。

顕微鏡サーモグラフィなど他の機種とのデータ互換性

短絡や故障による局所発熱・ホットスポットの計測は別機種のリークファインダーやサーマルヴューX MCRシリーズを用いて位置検出、温度評価が可能です。
 データは、PCBインスペクターと同じデータファイル、同じソフトウェアの中で分析が可能で、他の機種を用いても互換性をもってご利用になれます。

 PCB検査に優れたパフォーマンス

 PCBインスペクターは低コストで高性能、サーマルヴューXに搭載された技術を盛り込み、昨今のPCBへの高い集積度、多層化、小型化・薄型化にも対応する検査・分析システムです。
